БС2513-5С
CHENcan
|
Описание продукта

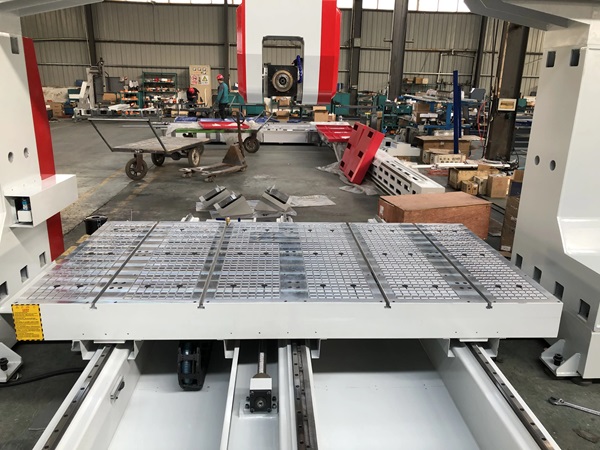

Рама, левая и правая колонны, балки и стол сварены из стального листа, рабочий стол имеет конструкцию Т-образного паза;Все основные механические детали закалены, что обеспечивает хорошую амортизацию и термическую стабильность.
Высокоточная 5-осевая система управления с ЧПУ характеризуется высокой точностью, разнообразными операциями, интеллектуальной обработкой и функцией трансграничной защиты, которая может предотвратить механические столкновения, вызванные чрезмерным перемещением во время работы.
Корпус пятиосной коробки изготовлен из высокопрочного чугуна, оригинальный импортный высокомоментный и высокоточный редуктор гармоник/RV, импортный шпиндель с высоким крутящим моментом.Все это обеспечивает точность и стабильность обработки, а также значительно повышает эффективность обработки.
Шпиндель использует метод зажима конических отверстий HSK с сильным усилием фиксации инструмента, высокой точностью и стабильностью.Особенно подходит для высокоскоростной обработки, эффективно повышает точность и плавность обработки, а также быстро сокращает время обработки.
Автоматический магазин смены инструмента карусельного типа с 8 позициями инструмента обеспечивает стабильную и надежную замену инструмента.
X, Y и Z приводятся в движение высокоточными и предварительно натянутыми шариковыми винтами, которые подходят для высокоточной и мощной резки заготовок.
|
Упаковка продукта
Пластиковая крышка и прочный железный поддон. Загрузите в контейнер, а затем доставьте по морю.
|
Видео применения
|
Производственный процесс
Сварка, Механическая обработка
пескоструйная обработка
Сборочные машины, испытательное оборудование
|
Техническая спецификация
| Размер хода (мм) | Х:3450 | 5-осевой рабочий размер (мм) | Х:2500 | Шпиндель | Италия HITECO 15 кВт шпиндель |
| Г:2150 | Д:1300 | Скорость вращения шпинделя | 24000 об/мин/мин | ||
| Z:1200 | З:800 | Конус шпинделя | ХСК 63Ф | ||
| Ось | ±120° | Тип вождения | Все XYZ используют высокоточные шариковые винты. | ||
| Ось С | ±360° | Модель привода | Сервопривод переменного тока | ||
| Максимальная рабочая скорость X/Y/Z (м/мин) | 30/30/10 | Тип рабочего стола | Стальной стол или вакуумный стол | ||
| Максимальная быстрая скорость X/Y/Z (м/мин) | 60/60/20 | Давление воздуха (кгс/см²) | 0,6~0,7 | ||
| Точность позиционирования X/Y/Z (мм/м) | 0,025/0,025/0,025 | Общая мощность (кВА) | 38 | ||
| Повторяемость X/Y/Z (мм/м) | 0,01/0,01/0,01 | Общий вес(Т) | 10 | ||
|
